Вентильований фасад SCANROC КЕФСВОК-10

Вентильований фасад SCANROC КЕФСВОК-10

Вентильований фасад Scanroc КЕФСВОК-10 виконується на стіни, побудовані з пористих бетонів низької щільності (D <600).

Кріплення системи СКАНРОК КЕФСВОК-10 виконується в міжповерхові перекриття.

Система СКАНРОК КЕФСВОК-10 як і всі інші системи СКАНРОК відрізняються високою надійністю і довговічністю.

Всі системи вентильованих навісних фасадів СКАНРОК пройшли сертифікацію в Україні, Західній Європі та інших країнах.

Система Сканрок КЕФСВОК-10 є запатентованою системою.

Вентcістема СКАНРОК КЕФСВОК-10 складається з 3 груп:

1. Металева конструкційна частина
2. Утеплювач,
3. Лицьова частина - Фасадна плитка Scanroc

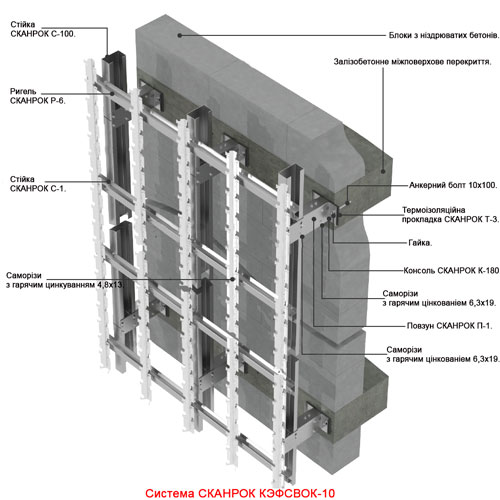

Монтаж вентфасада Scanroc КЕФСВОК-10

Розмітка і свердління отворів

Виконати розмітку згідно проекту. Просвердлити отвори для установки анкерних болтів.

Встановлення консолей СКАНРОК

За допомогою анкерних болтів 10х100 прикрутити консолі до залізобетонних міжповерхових перекриттів, попередньо встановивши термоізоляційні прокладки Т-3 по одній парі під кожну консоль.

Монтаж плазунів П-1 СКАНРОК

Повзун Scanroc П-1 з'єднує між собою стійку стійку С-100 і консоль К-180. За допомогою повзуна регулюється довжина вильоту стійки.

Кріплення повзуна П-1 до консолі виконується за допомогою горячеоцинкованной саморізів 6,3х19 (по 6 шт на кожну точку кріплення).

Монтаж теплоізоляції

Перед установкою теплоізоляційних матів необхідно ножем зробити в них наскрізні прорізи для виступаючих елементів консолей. Після навішування матів просверливаются отвори в стіні (всюди мати) і встановлюються зонтичні дюбелі, утримують мати.

Технологія кріплення теплоізоляції виконується згідно будівельних норм.

Монтаж стійок СКАНРОК С-100

Стійка Scanroc С-100 передает навантаження від декоративно-захисної частини Сканрок на стіну і кріпиться безпосередньо до повзуна П-1 за допомогою горячеоцинкованной саморізів 6,3х19 (по 8 шт на кожну точку кріплення).

Важливо! Утеплювач не повинен торкатися до стійки Scanroc С-100. Дотримуйтеся вимог необхідний зазор згідно проекту.

Монтаж ригелів Scanrok Р-6

Функцією ригелів Р-6 є побудова основи для розміщення вертикальних стійок С-1, на які безпосередньо навішуються фасадні плитки Сканрок.

Ригелі приєднуються до стійок С-100 за допомогою горячеоцинкованной саморізів 6,3х19 (по 2 шт на кожну точку кріплення).

Монтаж стійок Scanrok С-1

Стійки С-1 виконують функцію власників фасадних плиток Сканрок. Стійка С-1 кріпиться безпосередньо до ригель за допомогою горячеоцинкованной саморізів 4,8х13 (по 1 шт на кожну точку кріплення).

Залежно від довжини фасадної плитки, стійки розміщуються з кроком по довжині стіни 600 мм (для форматів плитки LONG 600 × 100 і LARGE 600 × 200) або 300 мм (для формату плитки COTTAGE 300х100). Стики С-1.75 розміщуються в залежності від інших форматів клінкерних плиток Scanroc.

Монтаж фасадної плитки СКАНРОК

Після монтажу всієї системи на виступаючі вусики стійок С-1 навішуються плитки Сканрок.

Навішування виконується шляхом натискання на плитку і посадкою її пазу на вусики стійки С-1.

Кожна плитка повинна мати 3 точки опору - лівий, правий краю і середина. Як мінімум, кожен п'ятий ряд повинно бути зафіксовано додатковими антивандальні вусиками, що мають стійки якщо інше не передбачено проектом.

Плитку SCANROC дивіться в розділі - Декоративний камінь Сканрок
