    Вентилируемый фасад SCANROC КЭФСВОК-10

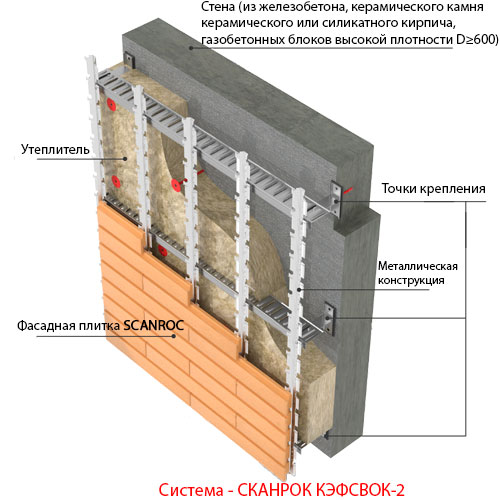

    Вентилируемый фасад Scanroc КЭФСВОК-2Вентилируемый фасад Scanroc КЭФСВОК-10 выполняется на стены, построенные из ячеистых бетонов низкой плотности (D <600).

    Крепления системы СКАНРОК КЭФСВОК-10 выполняется в межэтажные перекрытия.

    Система СКАНРОК КЭФСВОК-10 как и все другие системы СКАНРОК отличаются высокой надежностью и долговечностью.

    Все системы вентилируемых навесных фасадов СКАНРОК прошли сертификацию в Украине, Западной Европе и других странах.

    Система Сканрок КЭФСВОК-10 является запатентованной системой.

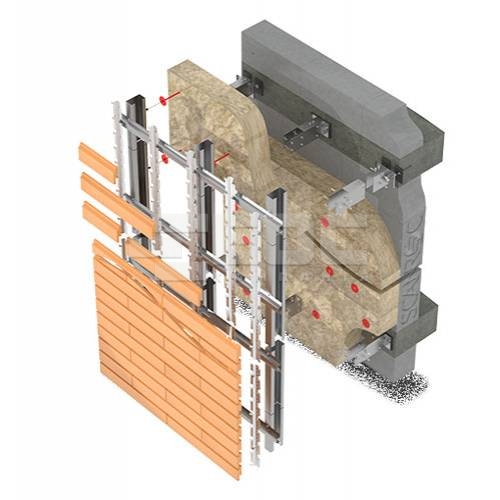

    Вентистема СКАНРОК КЭФСВОК-10 состоит из 3 групп:

    1. Металлическая конструкционная часть
    2. Утеплитель,
    3. Лицевая часть - Фасадная плитка Scanroc

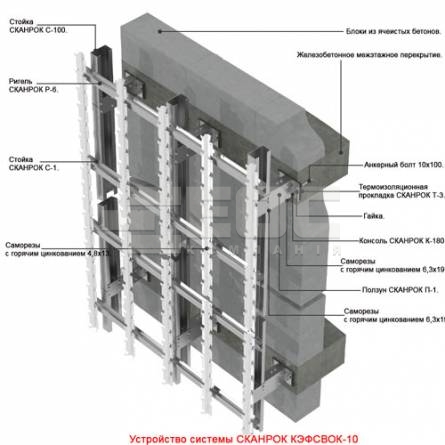

    Монтаж вентфасада Scanroc КЭФСВОК-10



    Разметка и сверление отверстий

    Выполнить разметку согласно проекта. Просверлить отверстия для установки анкерных болтов.



    Установление консолей СКАНРОК

    С помощью анкерных болтов 10х100 прикрутить консоли к железобетонных межэтажных перекрытий, предварительно установив термоизоляционные прокладки Т-3 по одной паре под каждую консоль.



    Монтаж ползунов СКАНРОК

    Ползун Scanroc П-1 соединяет между собой устойчивую стойку С-100 и консоль К-180. С помощью ползуна регулируется длина вылета стойки.

    Крепления ползуна П-1 к консоли выполняется с помощью горячеоцинкованной саморезов 6,3х19 (по 6 шт на каждую точку крепления).



    Монтаж теплоизоляции

    Перед установкой теплоизоляционных матов необходимо ножом сделать в них сквозные прорези для выступающих элементов консолей. После навешивания матов просверливаются отверстия в стене (везде иметь) и устанавливаются зонтичные дюбеля, удерживают мать.

    Технология крепления теплоизоляции выполняется согласно строительных норм.

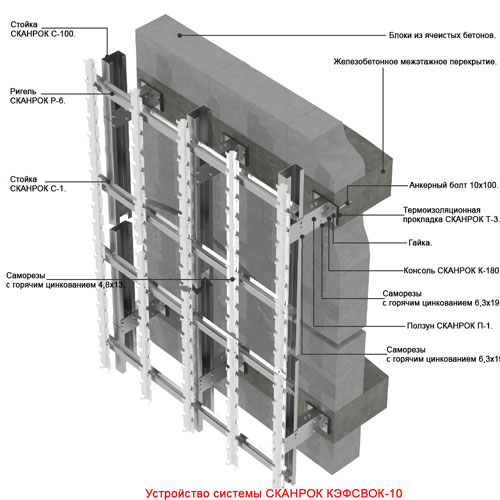

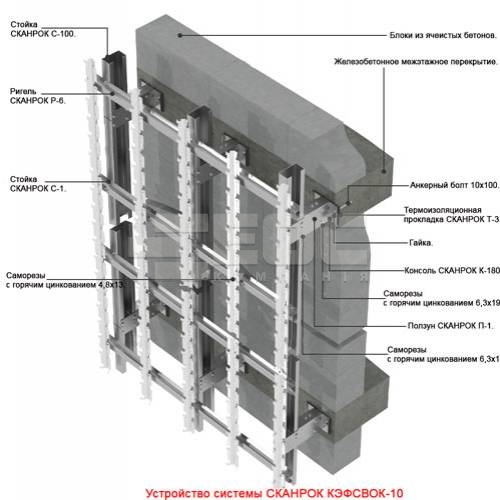

    Монтаж вентфасада Scanroc КЭФСВОК-10 - ЭОС

    Монтаж стоек СКАНРОК С-100

    Стойка Scanroc С-100передает нагрузки от декоративно-защитной части Сканрок на стену и крепится непосредственно к ползуну П-1 с помощью горячеоцинкованной саморезов 6,3х19 (по 8 шт на каждую точку крепления).

    Важно! Утеплитель не должен прикасаться к стойки Scanroc С-100. Выдерживайте необходимый зазор согласно проекта.



    Монтаж ригелей Scanrok Р-6

    Функцией ригелей Р-6 является построение основы для размещения вертикальных стоек С-1, на которые непосредственно навешиваются фасадные плитки Сканрок.

    Ригели присоединяются к стойкам С-100 с помощью горячеоцинкованной саморезов 6,3х19 (по 2 шт на каждую точку крепления).



    Монтаж стоек Scanrok С-1

    Стойки С-1 выполняют функцию держателей фасадных плиток Сканрок. Стойка С-1 крепится непосредственно к ригелю с помощью горячеоцинкованной саморезов 4,8х13 (по 1 шт на каждую точку крепления).

    В зависимости от длины фасадной плитки, стойки размещаются с шагом по длине стены 600 мм (для форматов плитки LONG 600 × 100 и LARGE 600 × 200) или 300 мм (для формата плитки COTTAGE 300х100). Стыки С-1.75 размещаются в зависимости от других форматов клинкерных плиток Scanroc.



    Монтаж фасадной плитки СКАНРОК

    После монтажа всей системы на выступающие усики стоек С-1 навешиваются плитки Сканрок.

    Навешивание выполняется путем надавливания на плитку и посадкой ее пазу на усики стойки С-1.

    Каждая плитка должна иметь 3 точки сопротивления — левый, правый края и середина. Как минимум, каждый пятый ряд должно быть зафиксировано дополнительными антивандальные усиками, имеющих стойки если иное не предусмотрено проектом.



    Плитку SCANROC смотрите в разделе - Декоративный камень Сканрок
