Вентильований фасад SCANROC КЕФСВОК-2

Вентильований фасад SCANROC КЕФСВОК-2

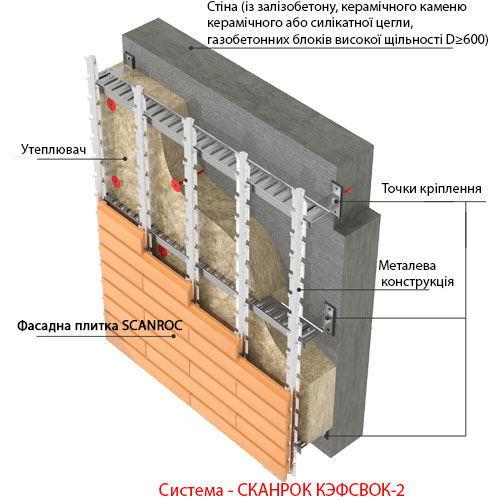

Вентильований фасад Scanroc КЕФСВОК-2 підходить для всехвідов стін:

• • керамічної цегли,
  • клінкерної цегли,
  • силікатної цегли,
  • керамічних каменів,
  • залізобетону,
  • газобетонних блоків високої щільності D≥600

Кріплення системи СКАНРОК КЕФСВОК-2 виконується по всій поверхні стіни.

Система СКАНРОК КЕФСВОК-2 як і всі інші системи СКАНРОК відрізняються високою надійністю і довговічністю.

Всі системи вентильованих навісних фасадів СКАНРОК пройшли сертифікацію в Україні, Західній Європі та інших країнах.

Система Сканрок КЭФСВОК-2 є запатентованою системою.

Монтаж вентфасада Scanroc КЭФСВОК-2

Розмітка і свердління отворів

Виконати розмітку згідно проекту. Просвердлити отвори для установки анкерних болтів.

Встановлення дюбелів. У підготовлені отвори вставити дюбелі

Встановлення консолей СКАНРОК

За допомогою анкерних шурупів прикрутити консолі до стіни, попередньо встановивши термоізоляційні прокладки по одній штуці під кожну консоль.

Монтаж ригелів СКАНРОК

Ригелі Scanroc створюють основу для розміщення вертикальних стійок або, на які безпосередньо навішуються плитки Scanroc.

Кріплення ригелів до консолей виконується за допомогою горячеоцинкованной саморізів 6,3х19 (по 1-2 шт на кожну точку кріплення).

Ригелі стикуються між собою вздовж стіни внахлест.

Монтаж теплоізоляції

Перед встановленням теплоізоляційних матів необхідно ножем зробити в них наскрізні прорізи для виступаючих елементів консолей. Після навішування матів просверливаются отвори в стіні (всюди мати).

Технологія кріплення теплоізоляції виконується згідно будівельних норм.

Кріплення теплоізоляції

Встановіть парасолькові анкери в отвори і зафіксуйте їх анкери цвяхами, що входять в комплект парасолькового анкера.

Технологія кріплення теплоізоляції виконується згідно будівельних норм.

Монтаж стійок СКАНРОК

Стійка СКАНРОК кріпиться безпосередньо до ригель за допомогою горячеоцинкованной саморізів 4,8х13 (по 1 шт на кожну точку кріплення).

Залежно від довжини плитки, стійки розміщуються з кроком по довжині стіни 600 мм (для форматів плитки LONG 600 × 100 і LARGE 600 × 200) або 300 мм (для формату плитки COTTAGE 300х100). Стійки розміщуються в залежності від інших форматів клінкерних плиток СКАНРОК.

Монтаж фасадної плитки СКАНРОК

Після монтажу всієї системи на виступаючі вусики стійок навішуються плитки СКАНРОК.

Навішування виконується шляхом натискання на плитку і посадкою її пазу на вусики стійки С-1.

Кожна плитка повинна мати 3 точки опору - лівий, правий краю і середина. Як мінімум, кожен п'ятий ряд повинно бути зафіксовано додатковими антивандальні вусиками, що мають стійки СКАНРОК С-1 якщо інше не передбачено проектом.
