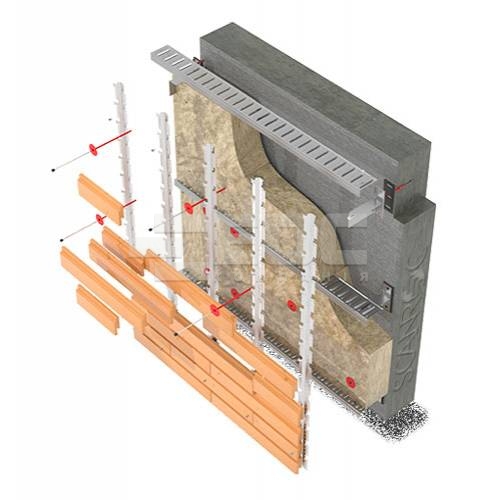

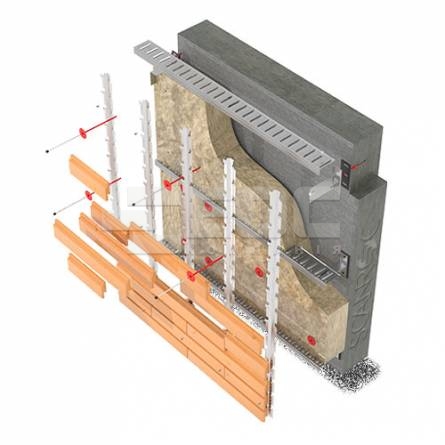

Вентилируемый фасад SCANROC КЭФСВОК-2

Вентилируемый фасад SCANROC КЭФСВОК-2

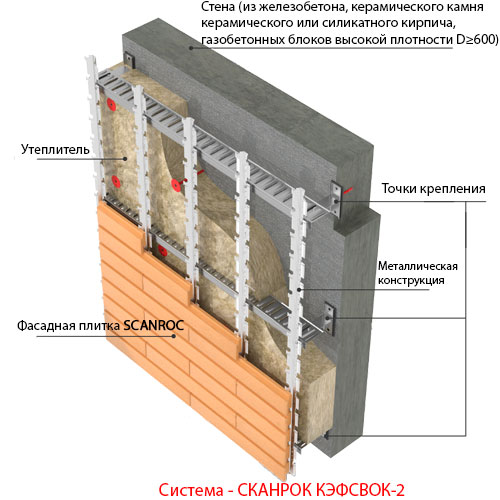

Вентилируемый фасад Scanroc КЭФСВОК-2 подходит для всехвидов стен:

• керамического кирпича,
• клинкерного кирпича,
• силикатного кирпича,
• керамических камней,
• железобетона,
• газобетонных блоков высокой плотности D≥600

Крепления системы СКАНРОК КЭФСВОК-2 выполняется по всей поверхности стены.

Система СКАНРОК КЭФСВОК-2 как и все другие системы СКАНРОК отличаются высокой надежностью и долговечностью.

Все системы вентилируемых навесных фасадов СКАНРОК прошли сертификацию в Украине, Западной Европе и других странах.

Система Сканрок КЭФСВОК-2 является запатентованной системой.

Монтаж вентфасада Scanroc КЭФСВОК-2

Разметка и сверление отверстий.

Выполнить разметку согласно проекта. Просверлить отверстия для установки анкерных болтов.

Установление дюбелей. В подготовленные отверстия вставить дюбели

Установление консолей СКАНРОК.

С помощью анкерных шурупов прикрутить консоли к стене, предварительно установив термоизоляционные прокладки по одной штуке под каждую консоль.

Монтаж ригелей СКАНРОК.

Ригели Scanroc создают основу для размещения вертикальных стоек или, на которые непосредственно навешиваются плитки Scanroc.

Крепления ригелей к консолям выполняется с помощью горячеоцинкованной саморезов 6,3х19 (по 1-2 шт на каждую точку крепления).

Ригели стыкуются между собой вдоль стены внахлест.

Монтаж теплоизоляции

Перед установкой теплоизоляционных матов необходимо ножом сделать в них сквозные прорези для выступающих элементов консолей. После навешивания матов просверливаются отверстия в стене (везде иметь).

Технология крепления теплоизоляции выполняется согласно строительных норм.

Крепление теплоизоляции

Установите зонтичные анкеры в отверстия и зафиксируйте их дюбельные гвоздями, входящих в комплект зонтичного анкера.

Технология крепления теплоизоляции выполняется согласно строительных норм.

Монтаж стоек СКАНРОК

Стойка СКАНРОК  крепится непосредственно к ригелю с помощью горячеоцинкованной саморезов 4,8х13 (по 1 шт на каждую точку крепления).

В зависимости от длины плитки, стойки размещаются с шагом по длине стены 600 мм (для форматов плитки LONG 600 × 100 и LARGE 600 × 200) или 300 мм (для формата плитки COTTAGE 300х100). Стойки размещаются в зависимости от других форматов клинкерных плиток СКАНРОК.

Монтаж фасадной плитки СКАНРОК

После монтажа всей системы на выступающие усики стоек навешиваются плитки СКАНРОК.

Навешивание выполняется путем надавливания на плитку и посадкой ее пазу на усики стойки С-1.

Каждая плитка должна иметь 3 точки сопротивления — левый, правый края и середина. Как минимум, каждый пятый ряд должно быть зафиксировано дополнительными антивандальные усиками, имеющих стойки СКАНРОК С-1 если иное не предусмотрено проектом.

Пример расчета цены вентфасада Scanroc КЭФСВОК-2

Плитку SCANROC смотрите в разделе - Декоративный камень Сканрок
